YGL-R系列全液压地源热泵钻机
一、用途
　　YGL-R系列地热钻机为全液压多功能履带工程钻机，是由无锡市双帆（金帆）钻凿设备有限公司自主研发成功的新型系列地源热泵钻机，该机型可适应多种钻进工艺,如:无循环液螺旋钻进（干钻）,空气潜孔锤（气动冲击器）钻进,泥浆正循环钻进,多介质反循环钻进等. 对各类地层和复杂工况有较大的适应性，可有效解决在松散覆盖地层、卵砾石层、基岩破碎地层中钻进时成孔困难的问题。目前已广泛应用于地源热泵孔的施工；亦可适用于水文水井，水电站、铁路、公路边坡等岩土工程中的预应力锚固孔、排水孔以及地下工程中的管棚孔系、灌浆加固孔的施工。
YGL-R系列全液压多功能履带工程钻机自投入市场以后，其性能及适应能力得到了多方用户的认可。该系列钻机现已出口到欧洲。



YGSL-120R型地源热泵钻机

二、钻机特点
1、钻机为全液压驱动动力头式钻机。钻机液压油泵、马达、快速接头采用国际产品，其它主要部件优选国内名优产品，使整机性能稳定、可靠、寿命长。
2、钻机结构为履带底盘整体式装载。移机、调对孔位方便、灵活、快速；大大缩短了同一场地多孔施工转移孔位的辅助时间。
3、钻机的动力头设置有高、低两档转速输出。每档在其额定转速范围内可无级调速；以适应于回转钻进、冲击钻进、冲击回转钻进及螺旋钻进等多种钻进工艺。
4、钻进地层广泛。既适合于第四系松散地层、卵砾石地层钻进，也适合于钻进基岩地层。
5、钻机配有液压孔口装置，夹持、拧卸钻具方便、快捷、可靠，大大减轻工人的劳动强度。
6、钻机功能齐全，布局合理，零部件强度高，稳定性好，维护、修理方便，牢固耐用。
7、整机结构采用模块化设计。可根据用户的要求，配置有线行走控制装置和安全急停装置。




YGL-100R 型地源热泵钻机

三、钻机主要技术参数：

参数\型号
YGL-80R
YGL-100R
YGL-150R
YGL-200R
YGSL-120R(双动力头)
钻孔深度(m)
80/100
70/150
120/180
150/220
80/120（跟管）
钻孔直径(mm)
φ165/φ130
φ250/φ150
φ300/φ150
φ350/φ150
φ195/φ150
钻杆规格(mm)
φ73*1500
φ89*3000φ89*2000
φ89*3000φ89*2000
φ114*3000φ114*2000
φ89×1500
钻孔倾角度
0～90°
0～90°
0～90°
0～90°
-15～90°
动力头输出转速（正反二速）   (rpm)
0～700～180
0～500～100
0～400～80
0～400～80
0～10（套管）0～70（钻杆）
动力头大扭矩（Nm)
3500
6000
8000
10000
12000（套管）7200（钻杆）
动力头行程(mm)
1800
3800/2800
3800/2800
3800/2800
3500
桅杆滑移行程(mm)
500
500
500
500
850
动力头大起拔力(kN)
36

50
63
80
80
动力头大给进力(kN)
25
35
42
55
55
动力输入功率   (kW)
30（电）
37（电）
45（电）
75（柴）
125（柴）
主机外形尺寸(m)
3.5×2.2×2.2
6.1*2.2*2.3
6.1*2.2*2.3
6.1*2.2*2.3
7.2*2.2*3.2
钻机重量(kg)
3800
4500
4800
5000
8800

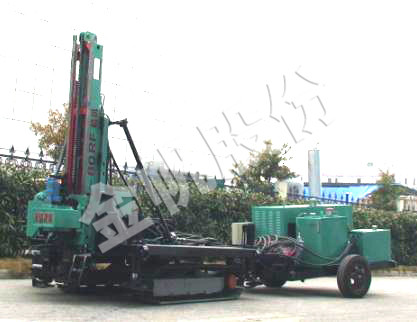

YGL-80RF型地源热泵钻机
