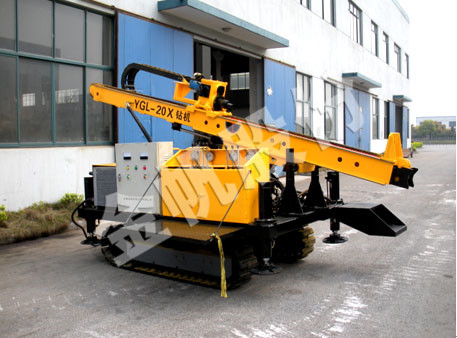

  YG-20X型旋喷钻机

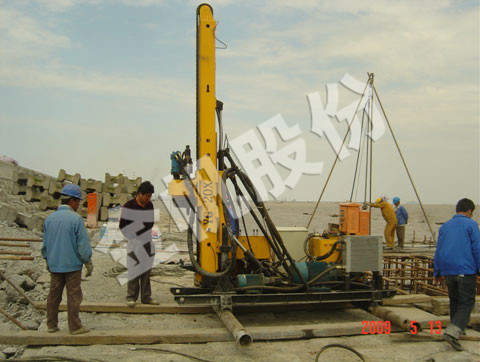

• 一、 概述 YGL-20X型旋喷钻机为全液压驱动、动力头式钻机，是适用于垂直或倾斜钻孔以及实现定喷、摆喷、旋喷桩施工的设备。适用于土壤、砂土、砂卵石等第四纪覆盖层的高喷灌浆作业；也适用于路基，桥梁、坝基、地铁等各种工业、城市和民用建筑，高层建筑地下室，水利工程的防渗处理。
  钻机钻孔适用多种的钻进工艺方法，如：无循环液螺旋钻进（干钻）、空气潜孔锤（气动冲击器）钻进、空气潜孔锤跟管钻进等，故它对各类地层和复杂工况有较大的适应性，可有效解决在松散覆盖地层、卵砾石层、基岩破碎地层中钻进时成孔困难的问题，拥有十分广泛的用途。
  钻机可以适配单管、双重管、三重管等钻具；增加摆喷模块可以实现摆喷功能。
  钻机具有滑撬式、履带式、步履式等多种底盘装载方式，可以根据用户要求配置。





  二、 钻机主要技术参数

  全液压旋喷钻机			YG-20X （滑撬式）	YGL-20X （履带式）
  总重量		kg	1800	3500
  长x宽x高 （运输状态）		m	3.7×1.1×1.4	4.9×2.0×1.9
  长x宽x高 （工作状态）		m	2.8×1.1×3.75	3.5×2.0×5.0
  环境温度		°C	-10～38
  动力机	型号		Y180L-4 + Y112M-4
  	功率	kW	22 + 4




  名义钻孔深度	m	30～50
  钻孔直径	mm	150～90
  钻孔倾角	度	-90～-5
  动力头输出转速	rpm	0～17(无级可调)、0～40(无级可调)、53、70、130、170
  动力头大输出扭矩	N.m	2800
  动力头给进行程	mm	2300(钻杆长2m)	3500(钻杆长3m）
  动力头给进力	kN	30
  动力头提拔力	KN	45
  动力头提升速度	m/min	0～2.4(无级可调)、4.3、30




  选配件
  1	摆喷模块			自动电控摆次可调
  2	履带底盘	行走速度	m/min	15
  		接地比压	MPa	＜0.05
  		爬坡能力	度	≤20
  3	液压绞车	提升力	KN	12
  4	三重管动力头
